Installer des spots LED dans une Salle de Bain

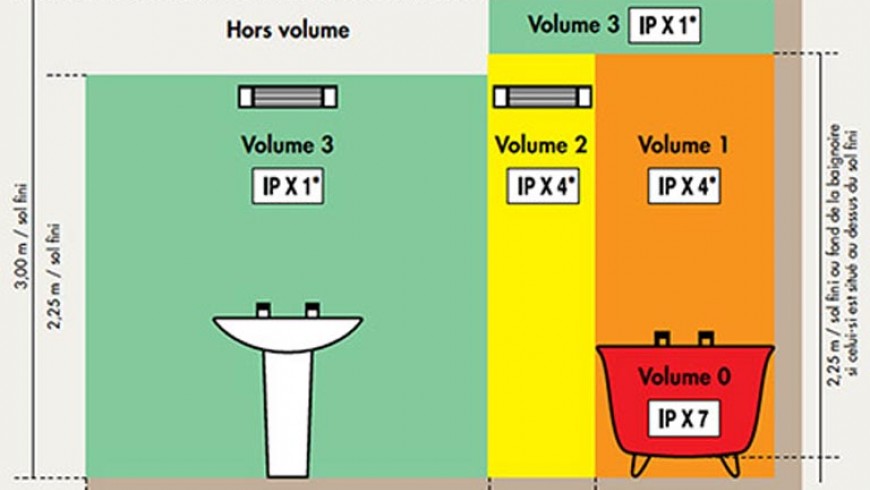

L'installation électrique de la salle de bain doit respecter les règles de sécurité en vigueur (norme NF C 15-100/A2). Cette réglementation, en constante évolution, divise la salle de bain en 4 volumes, chacun soumis à des consignes particulières.

Volume 0

Dans la baignoire ou le receveur, aucun luminaire.

Volume 1

A partir du fond de la baignoire ou du receveur jusqu'à 2,25 m de hauteur.

· Sont autorisés les luminaires de classe 3 alimentés en TBT (Très Basse Tension) 12 volts DC (30 volts DC maximum) et les chauffe-eau électriques à accumulation (modèles horizontaux exclusivement placés le plus haut possible).

· Indice de protection IPx5 recommandé (contre les jets d'eau), IP44 au minimum.

Attention (ajout du 28/10/2016)
En cas d'absence de porte sur votre douche (cela concerne aussi les baignoires si vous avez un flexible avec pommeau), le volume 1 est étendu jusqu'à 1,20m, avec pour point de départ l'aplomb de la tête de douche ou le départ du flexible. Les volumes suivants sont donc décalés en conséquence. Le volume 3 se retrouve par exemple à 1,80m de ce point de départ (1,20m + les 60cm du volume 2).
Toutefois cette mesure reste horizontale et n'affecte donc pas l'installation de vos spots au plafond, elle concernera plutôt l'installation des prises et interrupteurs.

Volume 2

Espace horizontal de 60 cm autour de la baignoire ou de la douche, et jusqu'à 2,25 m de haut.

· Appareils de chauffage, luminaires de classe 2, chauffe-eau électriques à accumulation de classe 1 en 230 volts.

· Indice de protection IPx4, IP 44 au minimum.

Volume 3

Espace horizontal de 2,40 m après les limites du volume 2 et en hauteur 75 cm au-dessus des volumes 1 et 2.

· Appareillage de classe 1 ou 2 en 230 volts, protégé par un dispositif différentiel haute sensibilité 30 mA maximum.

· Indice de protection IPx1 ou IPx 3.
